004 トランジスタ制御の回路

最近、こんな物ばかり作っていますが、罪庫の部品を使ってトランジスタ制御の回路を組んでみました。
回路は他力本願で、またも↓こちらのHPのお世話になりました。

イメージ 1

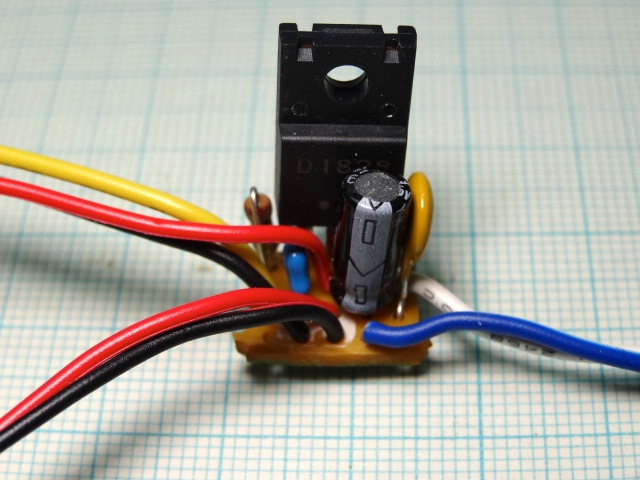

4穴x5穴の小さい基盤に詰め込みましたが、他に手頃なサイズの基盤が無かった為です。
イメージ 2

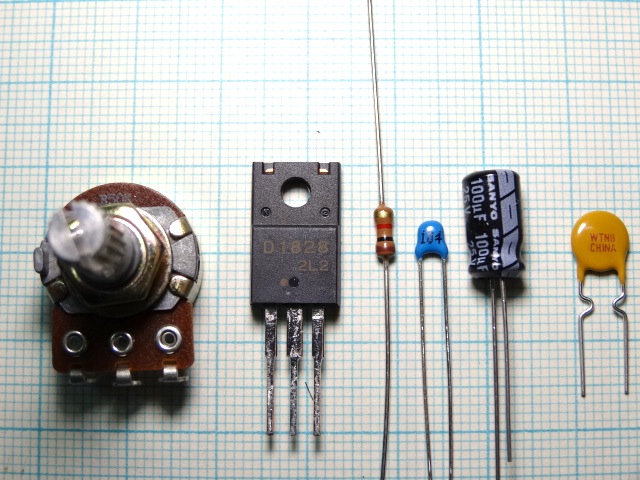

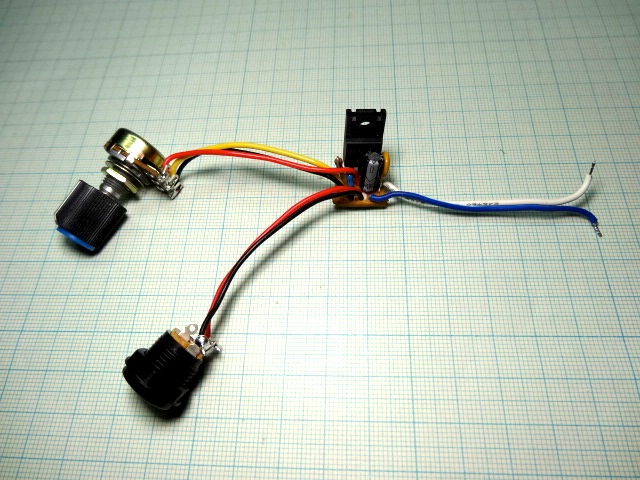

基本的なパーツはこれだけ。トランジスタは10個で\350-、ボリュームは1個\50-、ポリスイッチは1個\30-と安価なパーツで組めます。
リンク先の回路のボリュームは10KΩですが、罪庫の50KΩの物を使用しています。
イメージ 3
他に、ボリュームのつまみとか、切り替えスイッチ、ケース、DC 12V電源等が必要で、そちらの値段の方が高いです。

ちなみに、12Vの電源で缶モーターを回した時の出力電圧は10.5V程度でした。
トランジスタ制御なので、放熱板が必要です。
