019 TOMIX 5503 POWER UNIT ES +自動往復回路
手元にあったTOMIXの安物のパワーパックに自動往復回路を組み込みました。

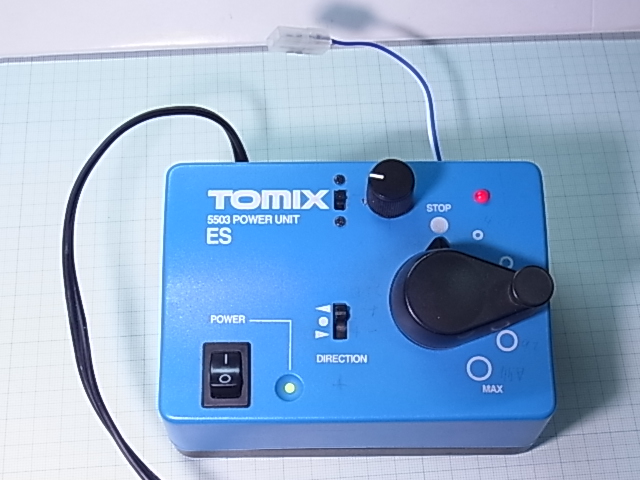

TOMIXの字の横に自動往復回路の元スイッチ、その右に時間の調整ボリューム、右に動作状況が判るようにLEDを付けました。

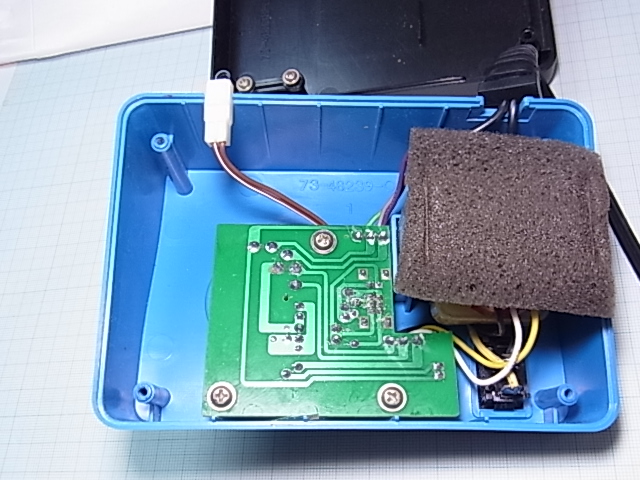

POWER UNIT ESの中身。安いだけあって、スカスカ・・・(^_^;)

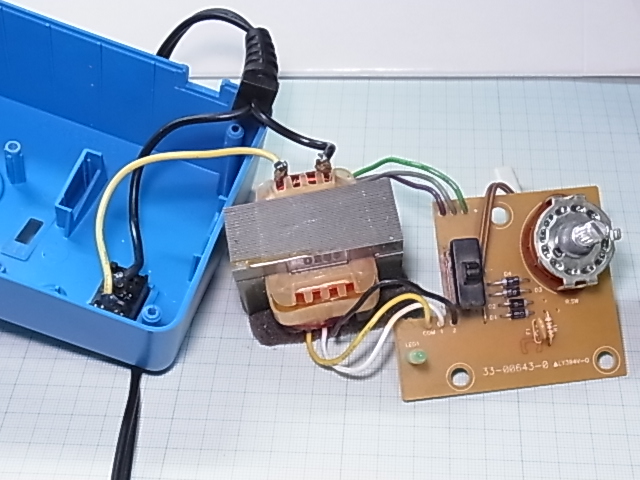

回路はトランスのタップ切り換え式のステップ制御。整流用のダイオード4本、LEDとLED用の抵抗、保護回路としてポリスイッチが1個。
ポリスイッチは050と書いてあるので、500mAの物のようです。このパワーパックは12V500mAと書いてありますが、500mAのポリスイッチが動作するのは1Aのハズ・・・
使用した自動往復回路は以前作成した555タイマー式です。

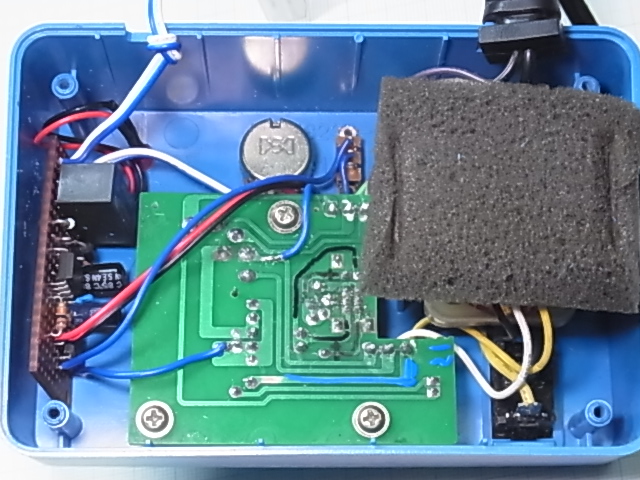

ポリスイッチはトランスの0V(GND)側に入っています。自動往復回路の電源はポリスイッチの後から撮りました。リレーが5V仕様なので、もう片方は2段ノッチ目(整流後約5.4V)からスイッチを介して、交流なので回路上に整流ブリッジダイオードと22μFのコンデンサを付けました。
リレーを動かす電流不足??
単三4本でも動作するのに??
リレーの定格電流は30mAなのですが、ONになる瞬間はもっと大きな電流が流れるようです。
ポリスイッチは働いていないようなのですが、それでも容量不足なのか?
500mAなら不足しないだろうと踏んだのですが、見込み違いだったようです。
ダメ元で、22μFのコンデンサを100μFに換えてみたところ、一応作動するようになりました。
これで行けるのかな?
自動往復の時間ですが、何故か組み込む前はボリューム1/2で30秒程度だったのが、ほぼ半分になっています。
一番長くしても35秒程・・・何故だ???
