036 ポイント切り替え回路考 Hブリッジ
秋月電子で、試しにHブリッジドライバーを買ってきました。
電圧が最大30V、電流はピークで3A、定常で1.5Aです。２個で300円
本来はDCモーターの制御に使う物ですが、2つの入力のON-OFFで簡単に極性を換えられます。

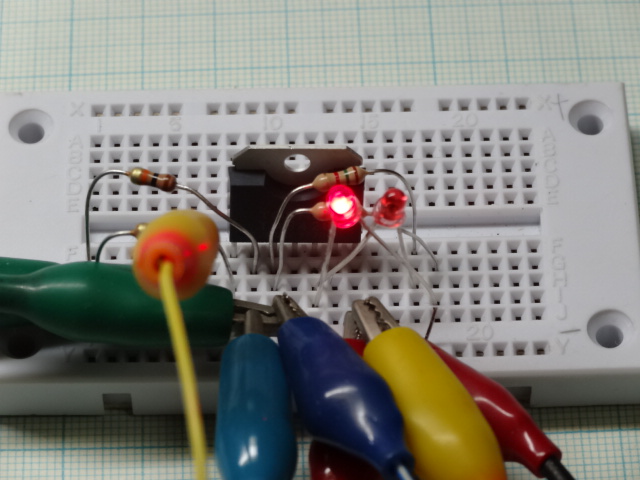

ブレッドボードでバラック配線。まずはLEDで試してみました。

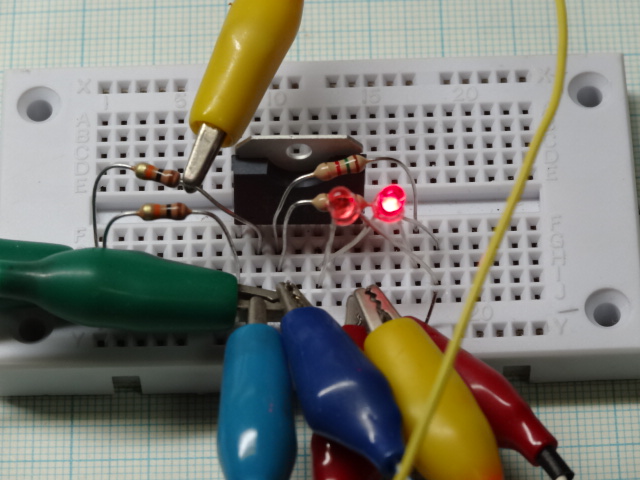

入力を切り替えると極性が切り替わりました。(当たり前か？)

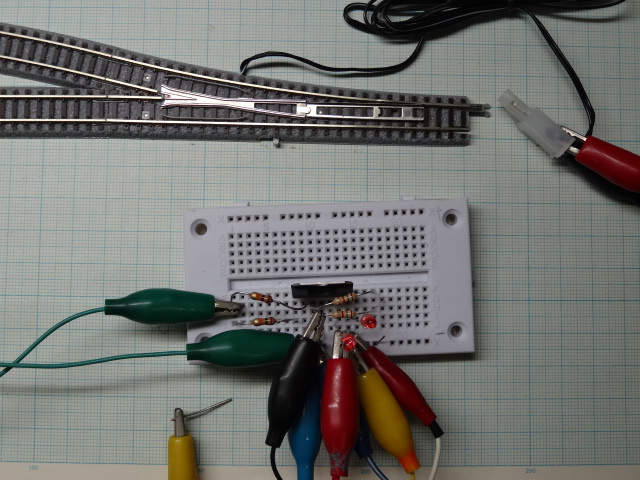

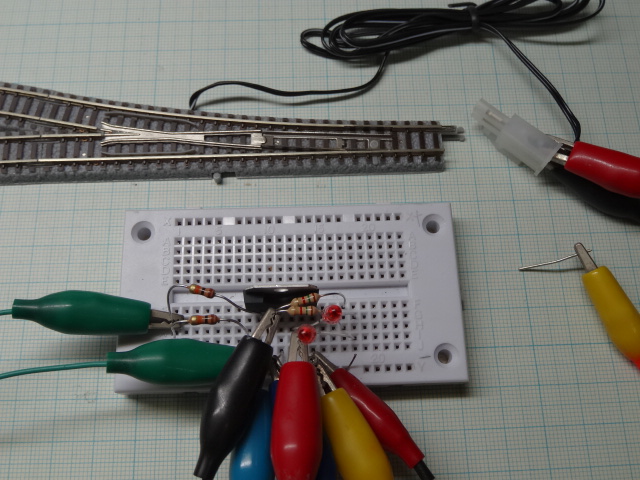

ポイントを繋いで、スイッチはワニ口クリップにつないだピン。
入力にちょっと触るだけで、ポイントが切り替わりました。
でも、通電すると何故か両方のLEDがピカッと光るぞ・・・
調子に乗って切り替えていたら、ウンともスンとも動かなくなりました...orz
どうやらお亡くなりになったようです。
上手く使えば、ヤード等のポイントを一気に切り替える等も可能と思いますが、ボツです。
ちなみに、入力は２V以上の電圧をかけるだけで良いので、1個10円のタクトスイッチでも良いハズです。
