048 トーマモデルワークス 2120 原形の組立 その１

JNMAで購入したトーマモデルワークスのNゲージ2120原形を組み始めました。

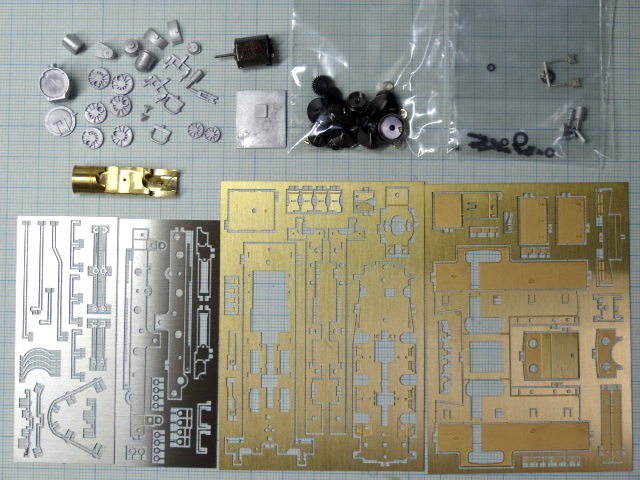

キットの構成は、エッチング板のフレームと車体、真鍮棒から凝った加工で削り出したボイラー、大小ホワイトメタル多数、ギア類も多数。作り甲斐があります。

詳しい作り方はNゲージ蒸気の大家、豊沢さんがアップされていますので、てきと～がモットーの私はおこがましいので、変えた点のみアップしておきます。

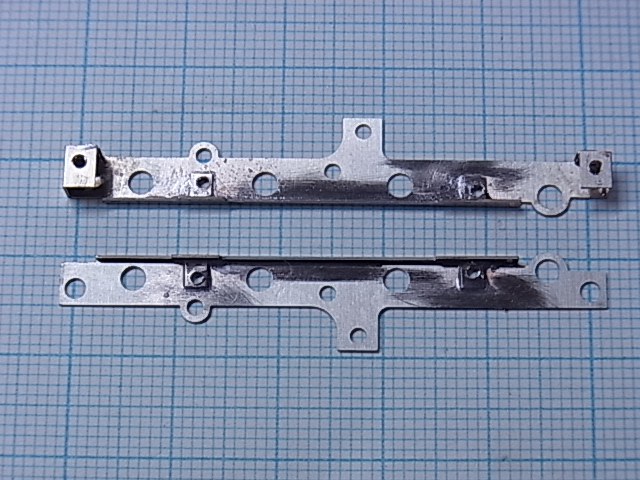

フレームのネジ部は、板1枚ではネジの噛み合い代が足らないので、いつも通り裏打ちしました。

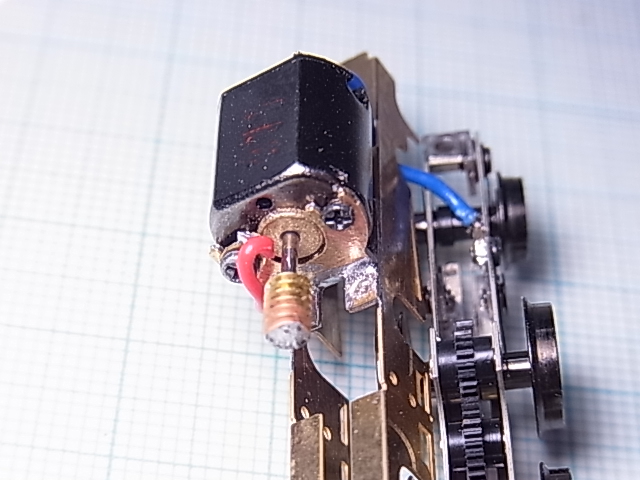

モーターの取り付け板。何故かモーターを水平にするとウオームが全く噛み合ない...orz

富沢さんはちゃんと噛み合っているので、板の曲げ方向を間違えたのか？？？

斜めにすれば噛み合いますが、キャブ内で丸見えなので、溝を削って下げました。

追記：どうやらモーターの取り付け板をネジで仮止めした状態ではネジの先端がフレームに当たるようです。モーターの取り付け板は半田で固定してネジを外さないと、ギアは噛み合ないようです。

配線は真鍮板を当てる方式ですが、上手く通電しなかったので、オーソドックスに配線しました。

絶縁側は台枠にネジを切って、外側に配線を付けるとネジが出っ張ってしまいダミーフレームとショートしそうなので、ネジの頭ができるだけ出っ張らないように、配線側にネジを切った小片を付けて、フレームの穴からネジを通して、台枠の内側に付けました。

モーターの取り付け板の穴は、軸部、ネジ部ともに下に拡げてあります。

＋側はモーターの止めネジに付けるようにしました。

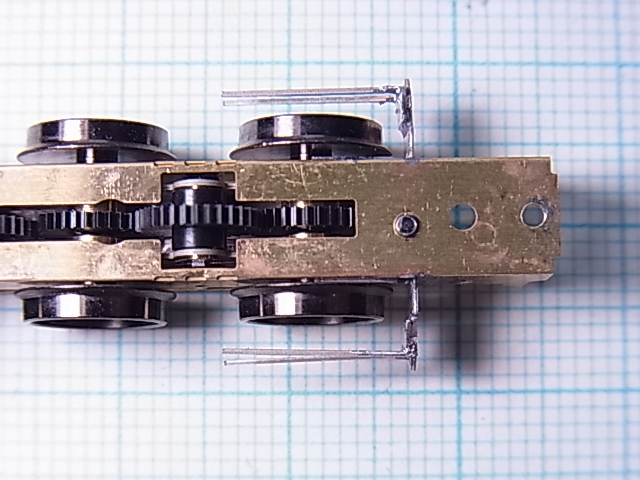

スライドバーの付け根は、切れ端を半田付けして補強しました。
