050 珊瑚模型 形式５ の組立 その３

珊瑚の形式５の組立の続きです。

参加させて頂いている鉄道模型クラブの集会がもあって、昨晩、何とか形にしました。

ここまで、土日もほぼ潰して50時間程度は費やしていますが、まだ完成していません。

修正点が多く、なかなか手強いキットです。

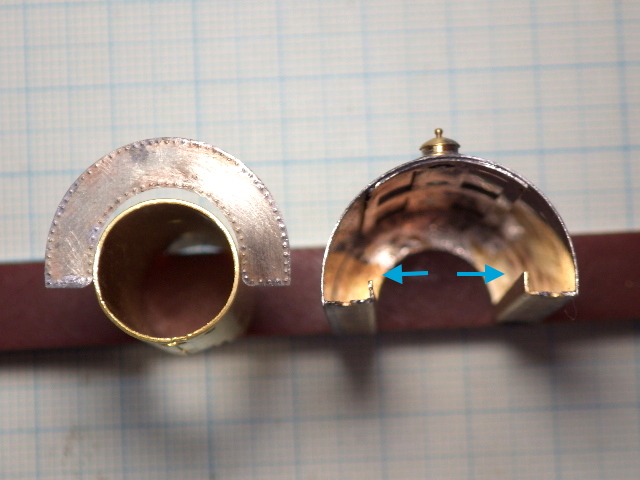

組み方がパズル？なサドルタンクですが、114内版 下はアングル状になるように切って、111サドル本体の下に半田付けしました。

112サドル前後板とボイラーを合わせるとボイラーが太くて入らない...orz

ボイラーは合わせ面を半田付けした後、糸鋸で合わせ面を切って、糸鋸の刃１枚分切って、径を小さくしました。137煙室も同様にノコ刃１枚分切って、径を小さくしました。

115スペーサーは使いませんでした。

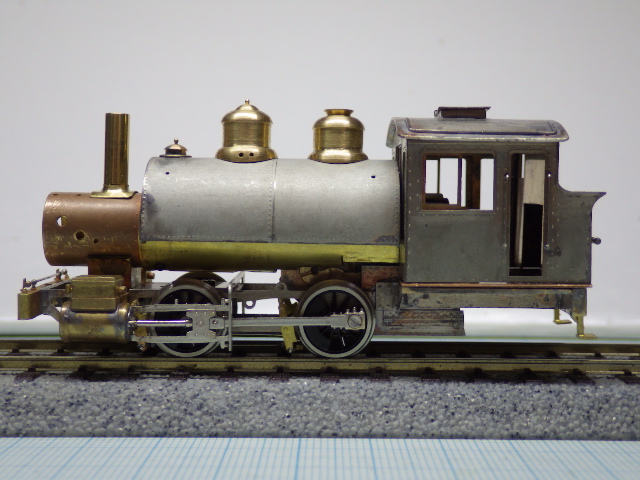

ここで、仮組み。

何か、前側が高いな・・・フレーム下面からボイラー上面の寸法を測ったところ、1mm程度、前上がりでした。

仕方ないので、58ボイラーサドルを一旦外して、フライス盤で1mm程削りました。

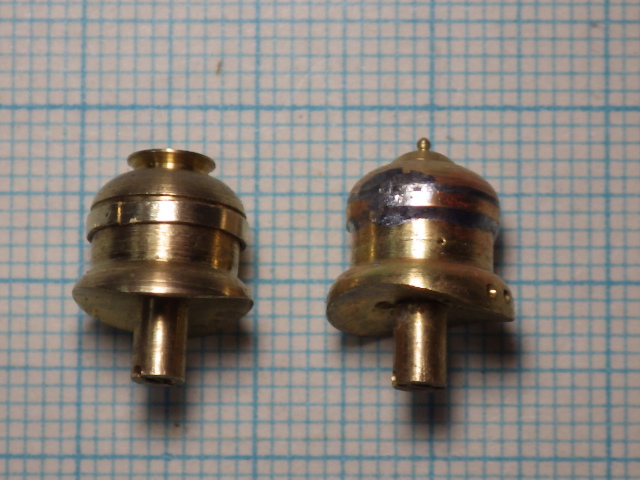

117サンドドームと120スチームドームは形状が今一歩なので、帯材を巻き付けて、半田付けし、その後、ドリルレースして形状を修正しました。

裾の部分も削って修正してあります。

ディテール・アップ・・・・したつもりが、失敗した...orz

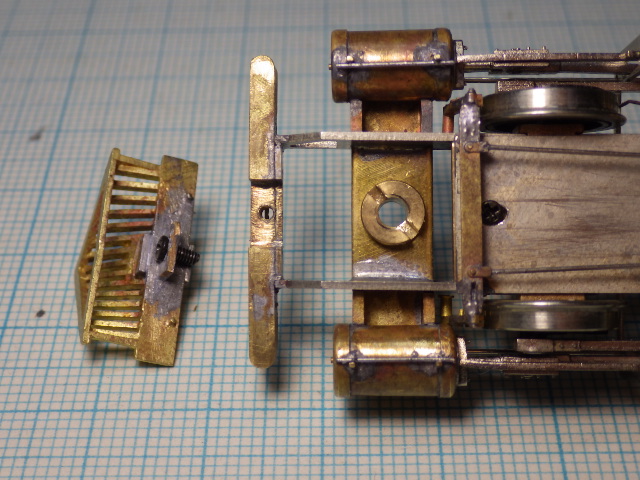

カウキャッチャーはネジ止めにしました。

フロントビームの下側を削って凹ませて、カウキャッチャー側は小片を半田付けしました。

シリンダーに、真鍮線でドレインコックを付けました。
