054 珊瑚模型 ダックス2014 テンダーの組立 その３
ダックステンダーの組立の続きです。

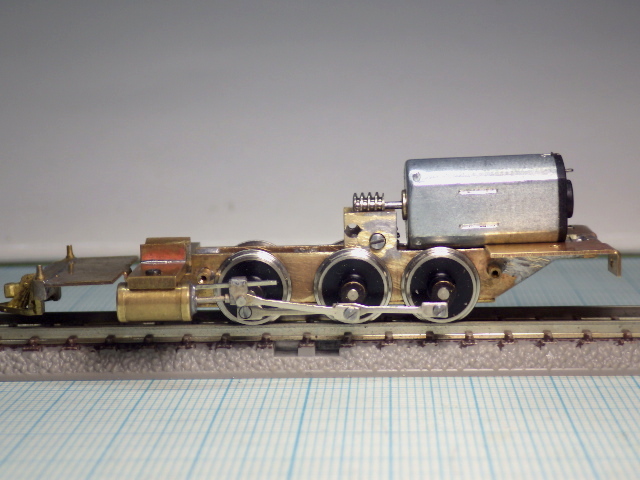

中間ギアの位置を変更しました。
穴だらけになったので、φ２の真鍮棒で一旦埋めてから平らに削り、その後、穴を開け直しました。

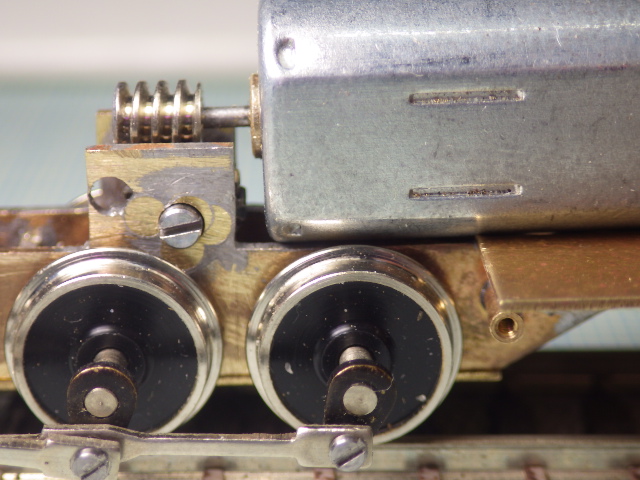

横から見ると、フランジとモーターが近いですが、斜めに見ると隙間は少しあります。

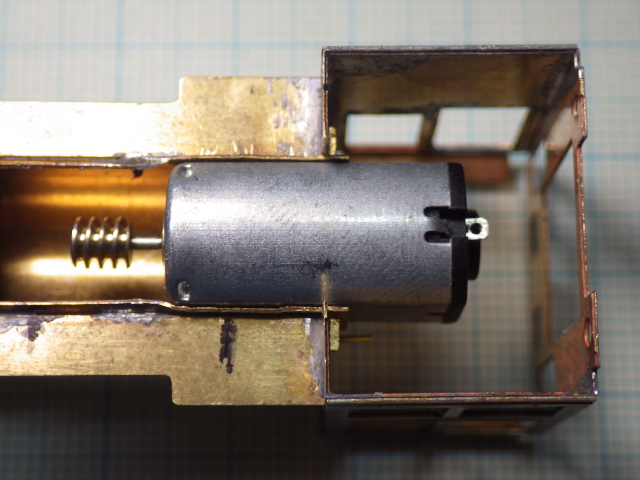

ボイラーはモーターが入る部分のみ下側を若干拡げました。ランボードの下のみなので見た目はあまり変わりません。
キャブの前板も、ボイラーに合うように若干拡げてあります。

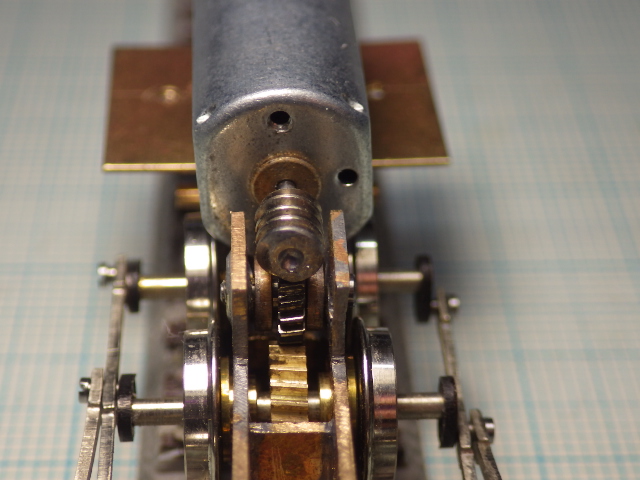

中間ギアの左右のスペーサーは、1mm厚のワッシャーを仮に入れてありますが、1.5mm弱の厚さが必要なようです。
モーターのブラケットを作らないと・・・
