055 珊瑚模型ダックス2014 テンダーの組立その４

ダックステンダーの組立の続きです。

モーターのブラケットを作って付けました。

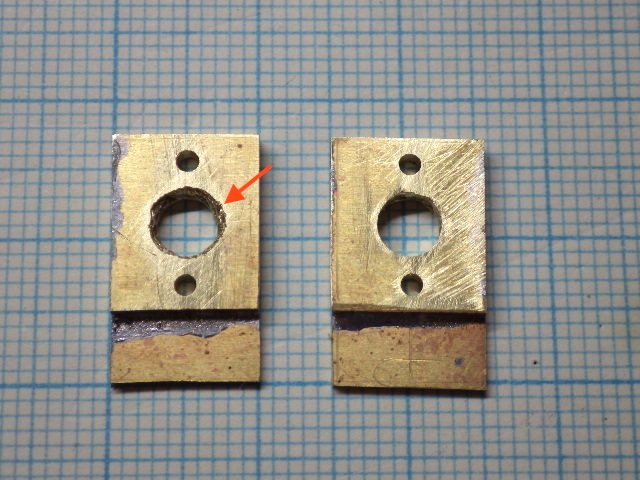

t0.8とt1.0の真鍮板をモーターのサイズに切って、合わせて半田付けして、穴を開けました。

モーターの穴はφ4.0ですが、φ3.0を開けた後、いきなりφ4.0で切り込んだら、かじって、振られて、穴の周囲がガタガタになってしまいました。やはり無精してはいけません。

２個同時に作りましたが、2個目は一旦φ3.5で開けてから、φ4.0を開けました。

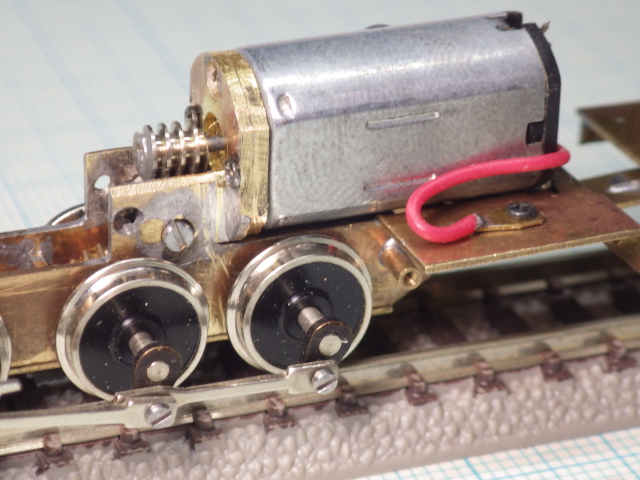

取付板は、元の台枠の出っ張りの端に付けると、ウオームと干渉するので、1mmの角線を付けて離しました。

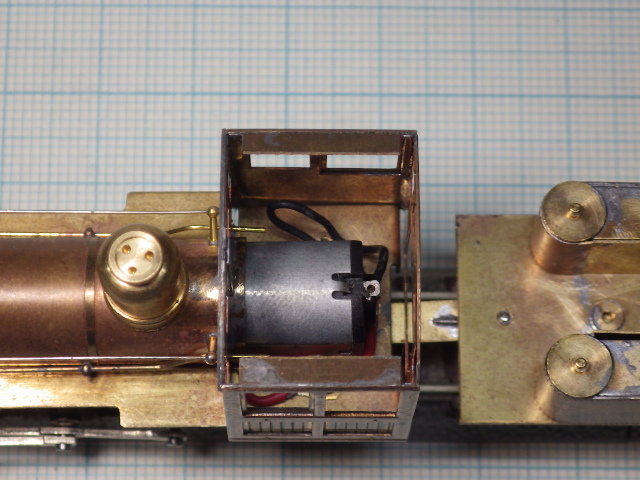

配線は仮ですが、バックプレートを付ける時に、どう隠すか考えないといけません。

バックプレートを付けるには、少し出っ張り過ぎかもしれません。

タンク機に比べると軽いので、IMONミニモーターではオーバースペックかもしれません。

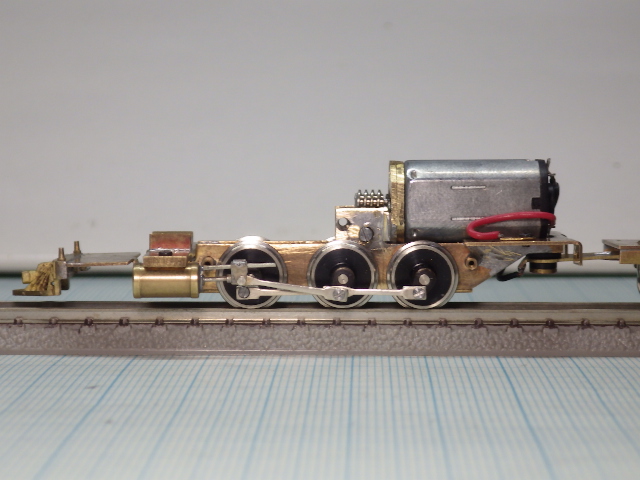

ボイラーの下、ギアから後はモーターで埋まりました。

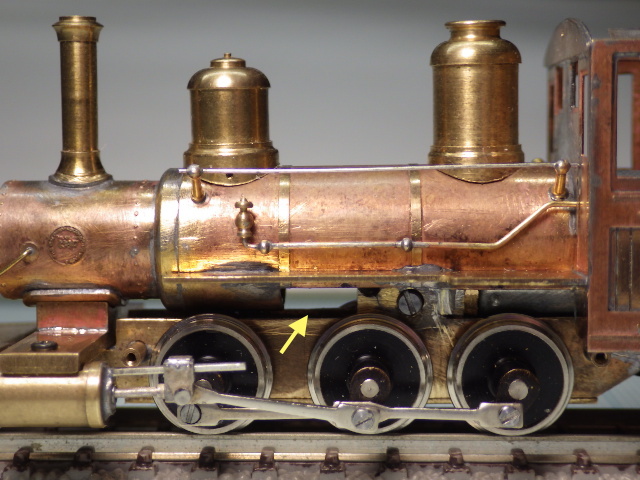

ギアより前の切り欠き部が気になります。

バックは割とスムーズですが、前進は少しひっかる・・・

さて、どうしたものか・・・
