009 鉄道模型社 SHAY-GEARED の組み立て、その１

難物との噂の鉄道模型社のシェイギヤード

以前から、入手できたらチャレンジしてみたいと思っていたのですが、スワップミート同窓会の朝、なんとなく早く眼が覚めて、早めに行ったら運よく入手できました。

果たして、完成するかな？

意外に小さい箱。

ラベルの左下にマンガの機関車、鉄道模型社のマークって、こんなマークだったかな？

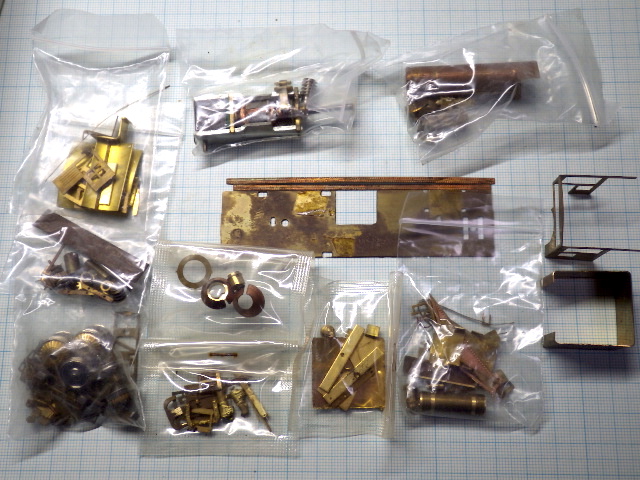

キットの中身、部品点数が多いです。棒モーターは使わない予定。

難物と言われるゆえんは、↓この辺りでしょうか？

とにかく、ばらばら。あと、図面が入っておらず、組み立て寸法が記載されていないのも、難物になっている一因と思います。

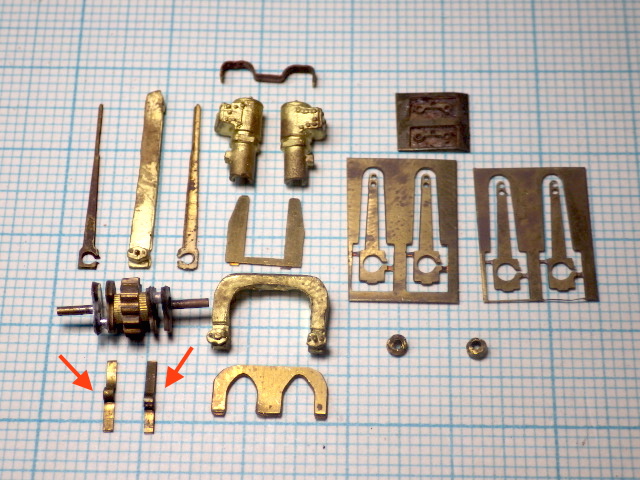

ロストワックス製のクランクケースとシリンダーは薄いエッチング板でつないで作る設計。

クランクは、Ω形に曲げた帯材(矢印)をクランクケースに半田付けして、しかも回るように・・・って、無理でしょう。

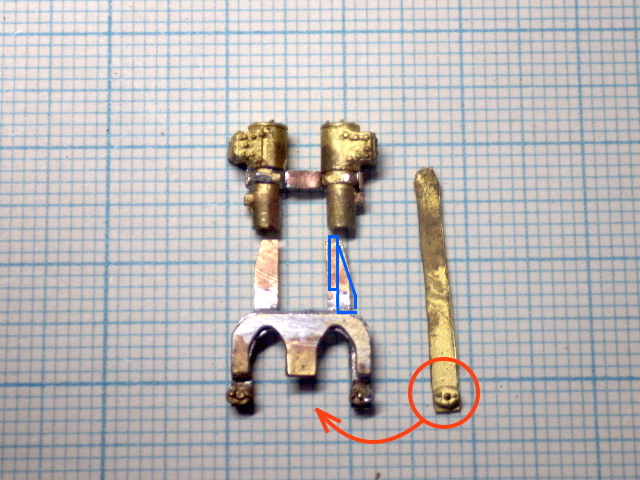

シリンダーを途中まで組みましたが、形もイマイチだし、アレを使おうかな・・・

実機は青線のような形をしているようです。

赤丸の部品が中央に付くのですが、ギアに当たってつけられません。

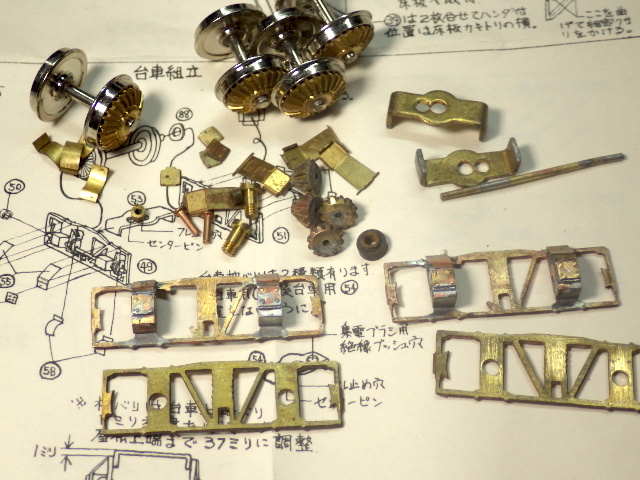

台車の軸箱にベベル付きのシャフトが組んでありましたが、一旦バラして組み直すことにしました。

台枠は板で、軸箱、その上に付く板、エッチングの蓋、ギアのカバーと、こちらもばらばらです。

シャフト側の軸箱は高く、反対側はエッチング板を折り曲げただけで、薄っぺら。

さて、どうしたものか・・・
