099 超小型軽量パワーパック
最近、パワーパックばかり作っていますが、以前から作ろうと思っていた超小型のパワーパックを作りました。
放熱器は付けていませんが、いずれアルミ片でも付けておく予定です。
さて、何に使おうか・・・

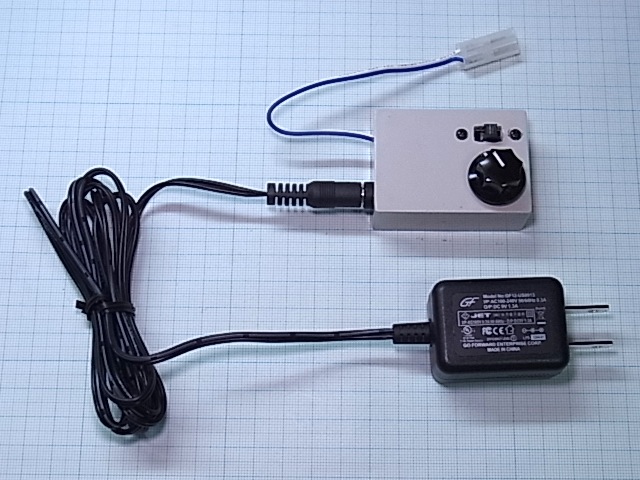

サイズはケースが 幅40 x 長さ55 x 高さ20、ツマミを入れても高さ 35mm程です。重量は 41g。
電源は別ですが、 写真の物は 9V 1.3A のスイッチング電源で、サイズは 33 x 45 x 25 で、重さは 72g程、15V 1.5Aの物は少しだけ大きく 48 x 54 x 26、102g程。

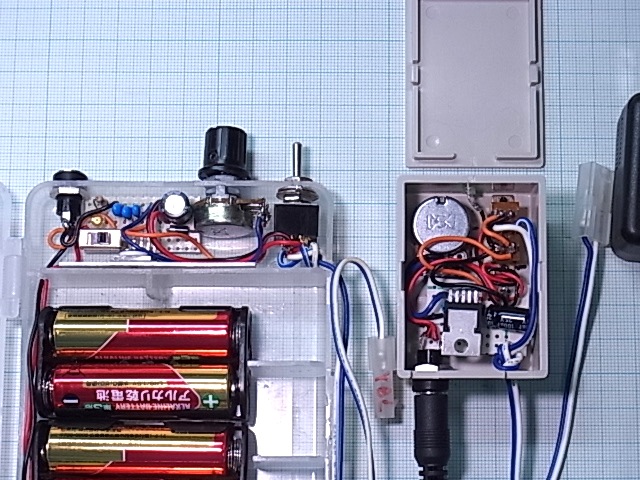

中身の回路は、今まで製作した0Vまで調節可能な電池電源のパワーパックや、鉄コレ式制御器Bの改造と基本的に同じです。
ボリュームは２MΩにしました。KATOの電源(品番22-011)を測ったらDC17Vも出ていたので、10V以上上がるようにしました。電流x抵抗で出力電圧が決まるので、電源電圧次第ですが、最大20V程度まで出るようになります。
オーバーヒートしても保護回路が内蔵されているので、付けなくても壊れることは無いと思います。

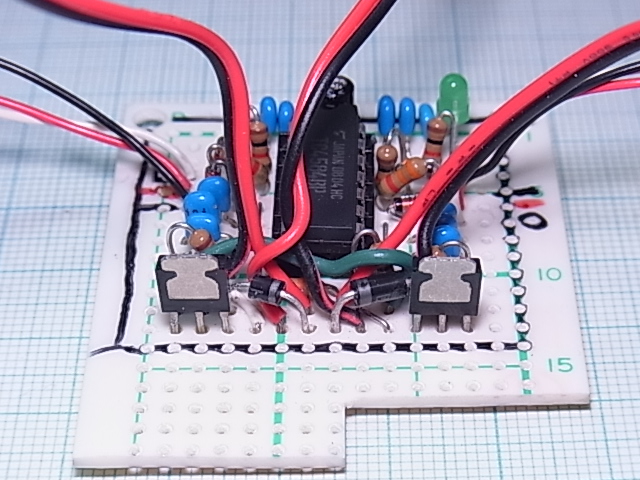

ついでに、2回路PWMパワーパックその２も修理しました。
良く見たら、保護用のショットキーダイオードが逆についていました。
これでは保護用じゃなくて、短絡破壊用ダイオード...orz
ダイオードは3Aの物の手持ちが切れたので、1Aの物ですが大丈夫でしょう。
TOMIXの簡素なパワーパック(品番5503)に使おうかと思ったのですが、定格が500mAと少なく、２回路は無理かも知れないので、見送りました。
