049 珊瑚模型 形式５ の組立 その２
珊瑚の形式５の組立の続きです。
今野さんのブログに書いてあった通り、ロッドを組んで、後輪のクランクピンを締めたら回りませんでした。
確かにピンが短い・・・
メインロッドとサイドロッドの間に入る品番86のカーラーを抜いてもダメ。
それで、サイドロッドを見ると、ロッドピンの頭が隠れるように座ぐってあります。
きっと、これだな・・・
ということで、以下の加工をしました。

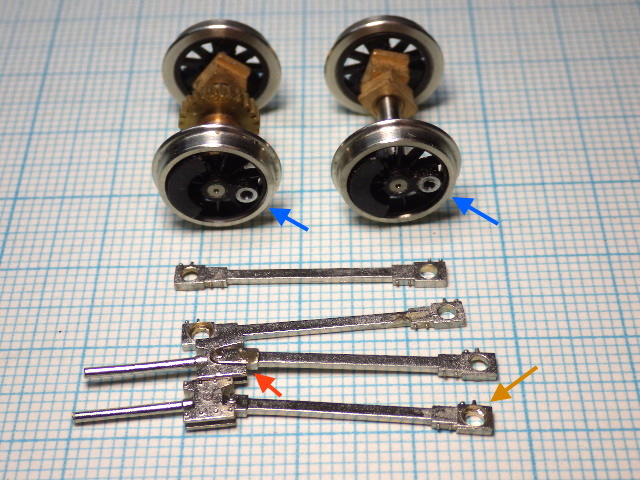

メインロッドのビックエンドを、頭が隠れるように2mmのドリルで半分程度まで座ぐりました。(オレンジ色矢印)
スモールエンドの裏側のボルト表現の出っ張りは削りました。(赤矢印)
動輪のネジ穴のボスをヤスって低くしました。(青矢印)

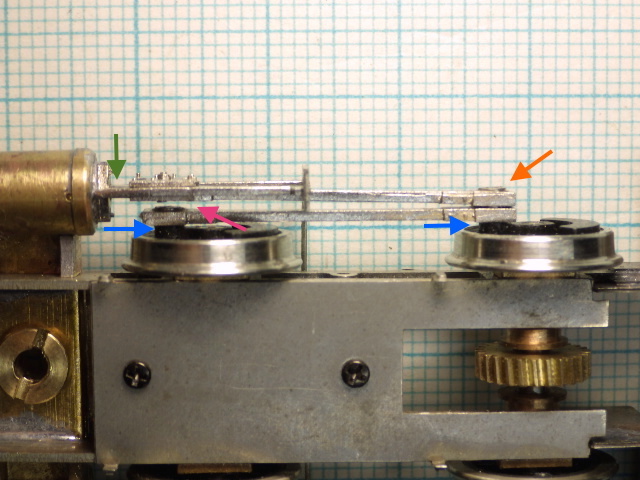

裏から見た写真。スライドバーはシリンダ直後で少し外に曲げで、少し先で戻して、若干スライドバーが外側になるようにしました。(緑矢印)

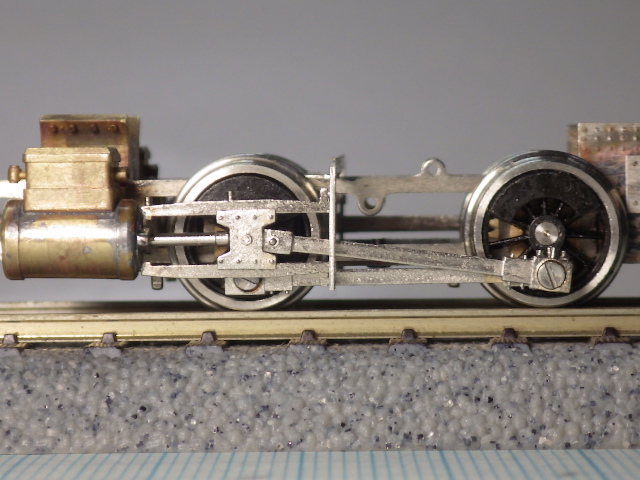

ロッド間のカーラーは入れずに組立。
ころがし試験をしたところ、前進方向は多少傾ければ車輪が回りました。
後退方向は若干引っ掛かりがあるようですが、回りました。慣らし運転をすればOKかな？

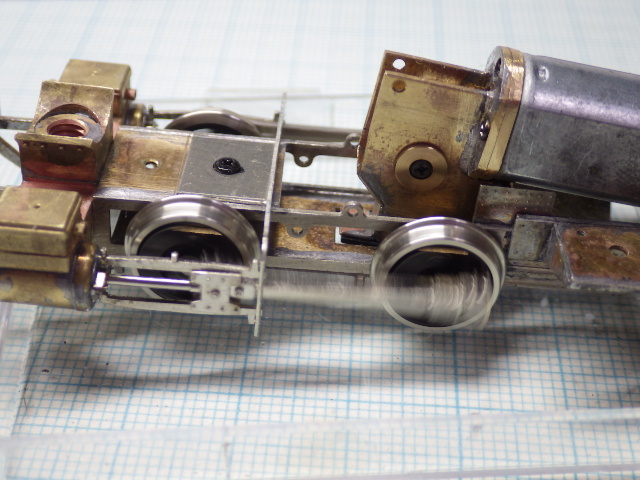

モーターを組んで、通電したら、無事回りました。
他にも組み間違えた所が有りますが、実害は無いので、そのまま・・・
